HMS JAGAREN J17 UPPLAND

[SEVET]

JAGAREN J17 UPPLAND
Foto: Föreningen Sveriges Flotta.

DSC05035 J 17 UPPLAND.JPG (67.45 KiB) Visad 4618 gånger

Tänker här starta en ny tråd för JAGAREN UPPLAND.
En del information om JAGAREN UPPLAND finns i tråden om JAGAREN ÖLAND.

[SEVET]

Här kommer lite data angående HMS J17 UPPLAND.

Översikt:
Byggnadsvarv: Örlogsvarvet Karlskrona
Kontrakt tecknades: 17 dec. 1943 och 6 maj 1946
Kölsträckning: 1943
Sjösättning: 15 nov. 1946
Provturer:
Verkstadsprovtur 5 oktober - 25 oktober 1949
Leveransprovtur: 28 oktober - 25 november 1949

Huvuddimensioner:
Största längd: 111.800 meter
Längd överallt i HD: 111.750 meter
Längd i KVL: 107.000 meter
Största bredd på spant: 11.220 meter
Djupgående till KVL: 3.350 meter
Spantdistans: 500 och 2000 mm
Sidohöjd vid L/2 i KVL från Bl till HD under däckspl i fartygssidan 7.200 meter
Sidohöjd vid L/2 i KVL från Bl till trossdäck under däckspl i fartygssidan 5.150 meter

Höjd från ------------------------ Baslinjen -------------- KVL

Pannkapp ..........................8.300 m..............4.950 m
Nedre bryggdäck sp 27 ...........9.800 m .............6.450 m
övre bryggdäck sp 27 ...........11.760 m .............8.410 m
Däckshustak .....................13.720 m ............10.370 m
Manöverbrygga ..................14.260 m ............10.910 m
Förl. mastens antennpl.f. ......19.650 m ............16.300 m
Förl. mastens övk antenn ...... 22.150 m ............18.800 m
Mell.masten övk antenn ....... 19.350 m ............16.000 m
Aktr. masten övk antenn .......19.350 m ........... 16.000 m


Dessa huvuddimensioner gäller även för JAGAREN ÖLAND. Dessa 2 jagare byggdes efter samma ritning, den som upprättades på Kockums Mekaniska Verkstad i Malmö.

[SEVET]

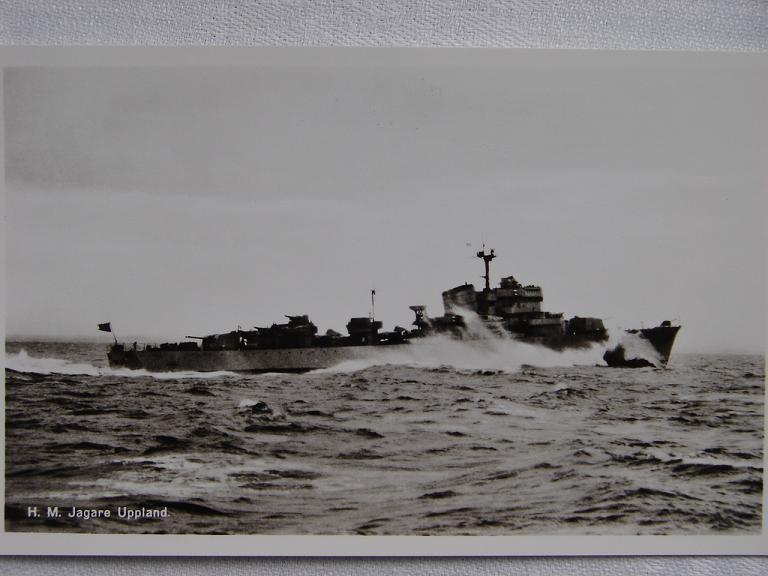

JAGAREN UPPLAND under gång i lätt sjö
Bilden bör vara från 50-talet då hon hade kanon på backen
Foto Föreningen Sveriges Flotta

DSC05033 60 %.JPG (60.59 KiB) Visad 4523 gånger

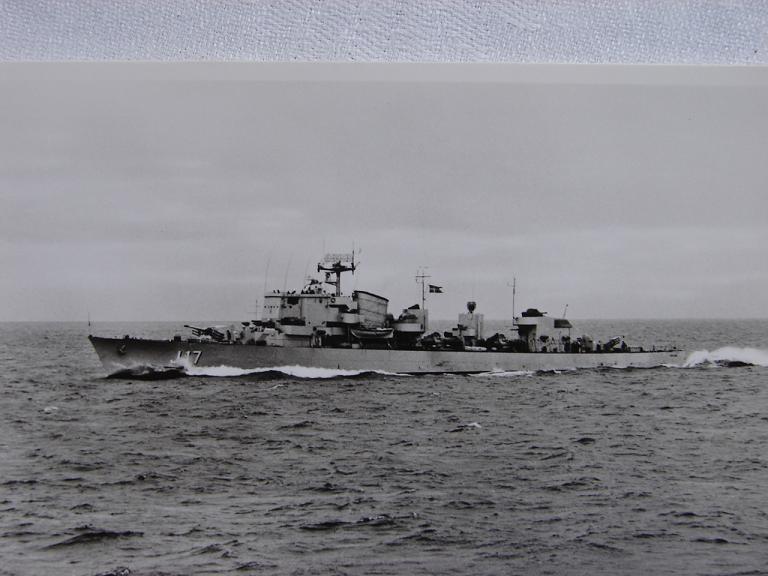

JAGAREN J17 UPPLAND
Bilden bör vara från ca 1970
Foto Föreningen Sveriges Flotta

DSC05032 60 %.JPG (64.3 KiB) Visad 4523 gånger

[SEVET]

Hur Modellen J 17 UPPLAND kom till.

Efter KFÖ 1974 på JAGAREN UPPLAND, började jag fundera på att bygga en modell av JAGAREN ÖLAND, som jag gjorde värnplikten på 1969. 1976 hade jag från Försvarets Materielverk erhållit en sammanställningsritning i skala 1:100 (ej daterad) och en spantruteritning i skala 1:25 (daterad 20.1.1944). Båda ritningarna upprättade på Kockums Mekaniska Verkstad AB i Malmö. En lämplig skala för modellen skulle vara 1:100.
Spantrutan i skala 1:25 var jag tvungen att ändra och för detta tillverkade jag en pantograf med vilken jag förminskade spanten 4 ggr. Spanten sågades ut i 2mm plywood och sattes enligt indelningen på ritningen. Det skulle senare visa sig att det blev alltför tätt, samtidigt som de begränsade utrymmet inne i det smala skrovet.

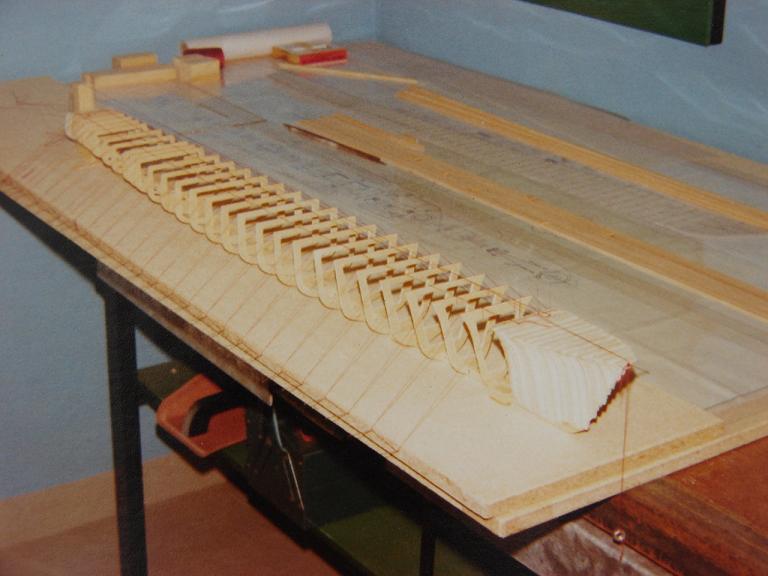

Spanten uppriktade före bordläggning av skrovet.

DSC05105 Spantad 60%.JPG (62.22 KiB) Visad 4370 gånger

Detta blev så småningom en modell byggd med balsaträ i överbyggnaderna. Svårt att få en bra yta vid målning. Jag konstaterade snart att detta bygge måste få en uppföljare med glasfiberskrov.

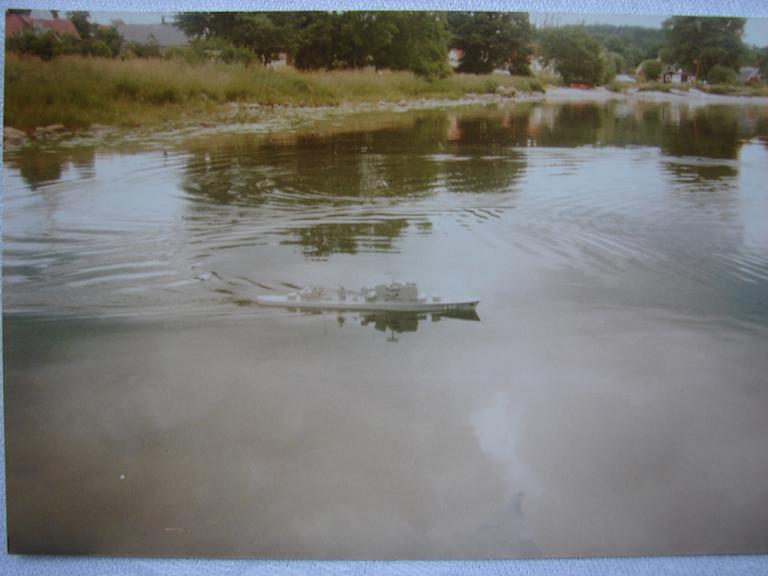

Träjagaren vid BB gir i Kiviks hamn.

DSC05116 HMS ÖLAND BB gir 60%.JPG (52.47 KiB) Visad 4370 gånger

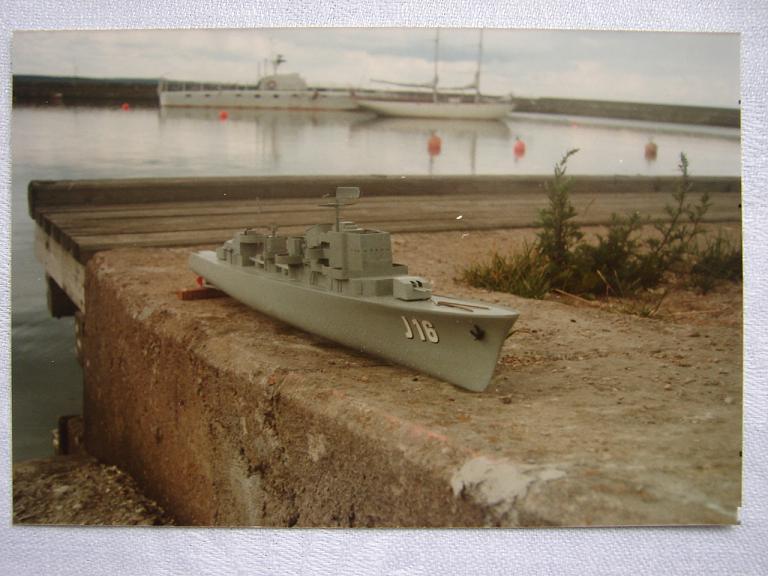

Den ej helt färdiga trä JAGAREN ÖLAND.
I bakgrunden syns en gammal torpedebåt T 36 som renoverades och ombyggdes till familjebåt.
Vinterns svåra issituation i hamnen, gjorde att torpedbåten skruvades in av isen
och pressades upp på land.
Här blev hon sedan skrotad av ägaren. Mycket tråkigt.

DSC05022 60%.JPG (74.12 KiB) Visad 4370 gånger

Fortsättning följer.

[SEVET]

Fortsättning från föregående inlägg.

Ett par års modellbyggande avslutades och ett helt nytt koncept utvecklades.
En plugg tillverkades av trä och på denna gjordes en form. När formen tagits bort kunde man gjuta glasfiberskrov i denna. Här experimenterade jag med att få skroven så lätta som möjligt. Nu kunde man tillverka skrov i "massor"Tror jag gjort minst 20 st. Satt i källaren och arbetade med polyesterplasten, vilket ej var så populärt, då lukten spred sig i hela huset.
Allt över däck blev gjort i 0.25 mm mässingsplåt.

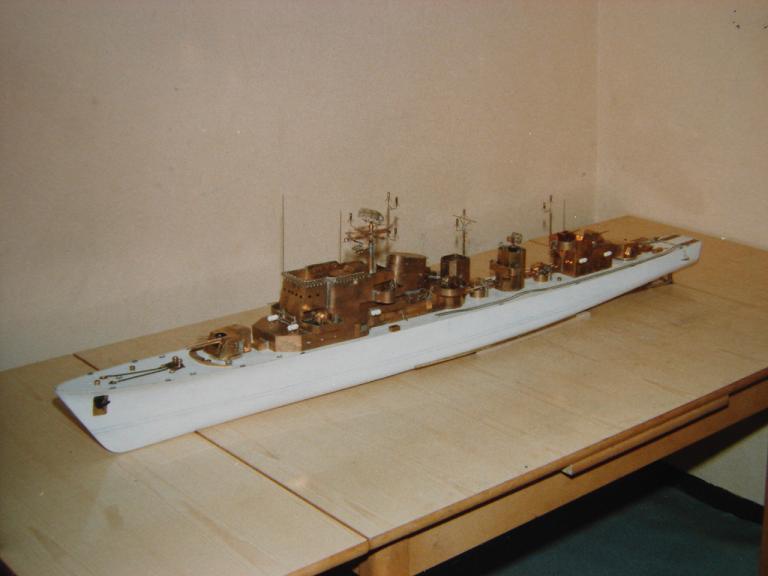

Version Nr. 2, den s.k. Mässingsjagaren.

DSC05024 HMS ÖLAND 60%.JPG (47.52 KiB) Visad 4366 gånger

Nu blev i stället trä-jagaren omdöpt till J 17 UPPLAND.

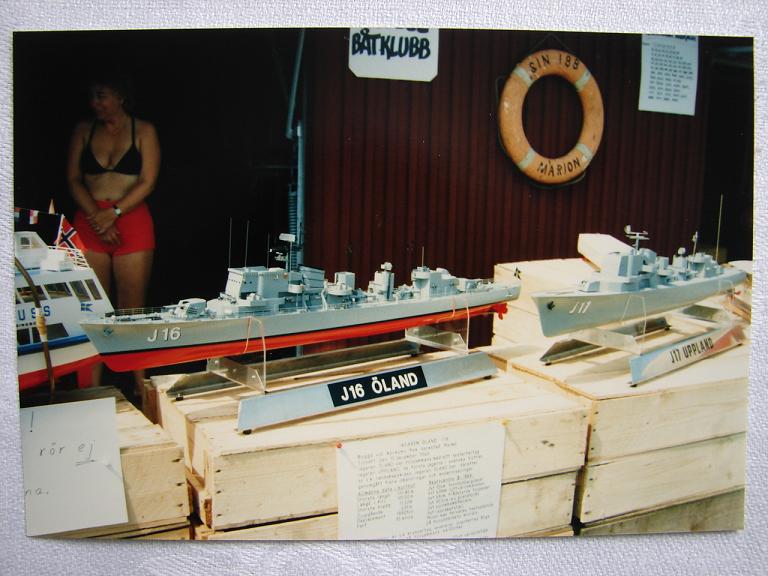

Två Jagare. Mässing- och Trämodellerna vid en modellbåtsutställning på Skillinge Hamnfest.

DSC04946 Två Jagare 60%.JPG (82.72 KiB) Visad 4366 gånger

All mässingutrustning ovan däck, hade en hög vikt och en extra stor accumulator måste läggas i för att kompensera
så att modellen kunde seglas upprätt.


Ett av de tidigare gjorda skroven, fick nu bli början på en ny jagar-modell.
Här byggdes det mesta ovan däck i ett material som benämnes plasticard. Kunde skäras med en skarp kniv och
lät sig formas bra. Nu har jag gjort ett uppehåll i byggandet och gjorde i stället en del extra elektronik för diverse
funktioner såsom ljud och belysning. Även torpedställen skall svänga.
Och vad hände med Träjagaren? Jo i ett fall av obehärskning trampade jag sönder den.

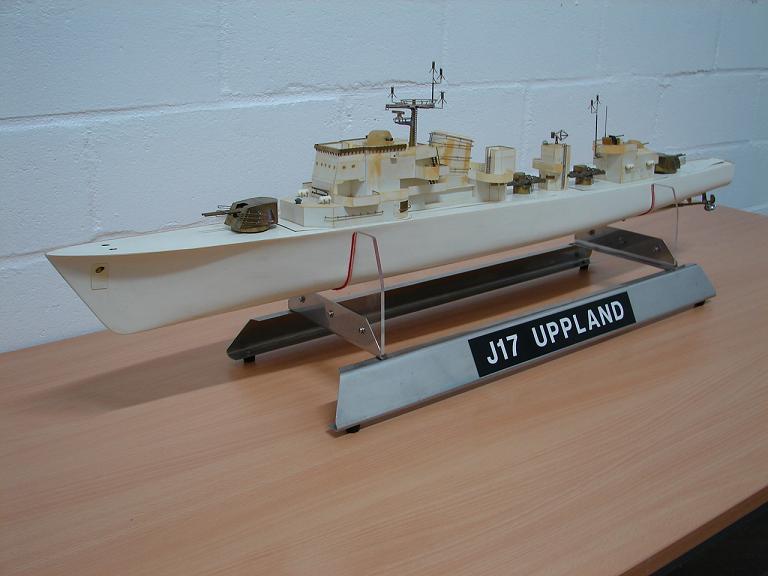

Den 3:dje Jagaren. Byggd med plasticard och lite mässing ovan däck. Denna jagaren får lättare överbyggnader. Den kan därför ha en lättare accumulator och kan därmed bära mer (elektronik) innuti.

DSC04952 Uppland 60%.JPG (55.01 KiB) Visad 4366 gånger

[SEVET]

Efter 1 års tjänstgöring på HMS ÖLAND 1969, skulle det bli en ny genomgång 5 år senare, d.v.s. en KFÖ 1974.
Fick i vanlig ordning med posten en kallelse, att jag skulle infinna mig den 9 september 1974 för inmönstring på
JAGAREN J 16 ÖLAND. Resan till Karlskrona med egen bil gjordes och på klädbytesförrådet fick man kvittera ut sina
tillbehör. Därefter transport in på Örlogshamnen, där man kunde se både JAGAREN ÖLAND förtöjd vid kaj och JAGAREN UPPLAND förtöjd utanpå henne. Lite konstigt, men man tänkte väl inte så mycket på det just då.
Väl ombord på ÖLAND fick man beskedet att fortsätta ut på nästa fartyg, HMS J 17 UPPLAND. OK, men man visste inte så mycket då, men efterhand, när alla som skulle mönstra på i första omgången väl var på plats, hälsades vi välkomna till KFÖ 1974 på JAGAREN UPPLAND och man tilldelades då även en folder med information. (Se nedan).
Man hade ändrat så att ÖLANDs besättning i stället skulle bemanna UPPLAND. Vad vi inte visste då, var att när man lade in UPPLAND 1968 helt slutkörd, så hade ingenting senare gjorts för att förbereda henne för en ny besättning. Absolut ingenting. Hon var rätt sliten redan då hon lades in och ett stillaliggande i så många år hade ju inte precis gjort saken bättre.
Detta skulle visa sig bli en riktig genomkörare för alla.
Redan första dagen blev UPPLAND bogserad ut på redden och uppankrad där. All kontakt med land fick ske via motorbåtar.
Här åkte varvsarbetarna, "pillemausarna", fram och tillbaka med all världens utrustning och tillbehör. Allt som inte var i sin ordning skulle givetvis repareras och servicearbetena fick ske på land.
Även om vi inte i början kunde göra så mycket själva, så skulle vi i alla fall ha mat. Redan första måltiden utspisades vi med något som kunde liknas vid "vov eller mjau". Det var matburkskonserver från något gammalt krigsförråd som kockarna fick stå och öppna och servera oss.
Efter några dagar tänkte man att det tar väl slut någon gång, men icke.
Efter två veckor blev jag så dålig att jag fick läggas in på Flottans sjukhus. Med feber och ett mycket dåligt välbefinnande tog det tid att komma på benen igen. När veckan var slut fick jag beskedet att återvända ut till UPPLAND, annars fick jag göra om min KFÖ. Vilket val, pest eller kolera??
Aldrig har väl ett marketenteri gått så lysande som nu och efter övningens slut inköptes rostbiff för all vinsten. Det åts så mycket vi orkade och resten satte kockarna ut på en hylla utanför byssan. Hela natten åt vi rostbiff. Konstigt att vi inte blev sjuka.

Väl ombord igen kunde jag konstatera att man börjat få igång maskineriet och kunde förflytta sig för egen maskin.
Den 4:e veckan, var det KFÖ, och sedan avrustning.

På grund av att man är lite ekorre, så sparar man allt som kommer i ens närhet och för någon vecka sedan så hittade jag den ovan nämnda foldern, om än lite sliten och med kaffespill på, men ändå lite kul info.

Jag kommer nedan att återge foto av innehållet. Eftersom den är av dålig kvalite, blir fotona ej så bra men jag hoppas det är läsbart.

Foto av folderns bak- och framsida med mitt skeppsnummer.

Baksida + Framsida 60%.JPG (31.93 KiB) Visad 4284 gånger

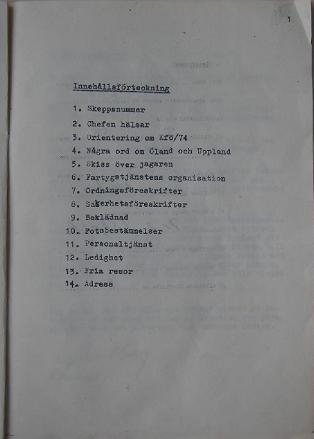

Innehållsförteckning

Sidan 1. 60%.JPG (22.55 KiB) Visad 4284 gånger

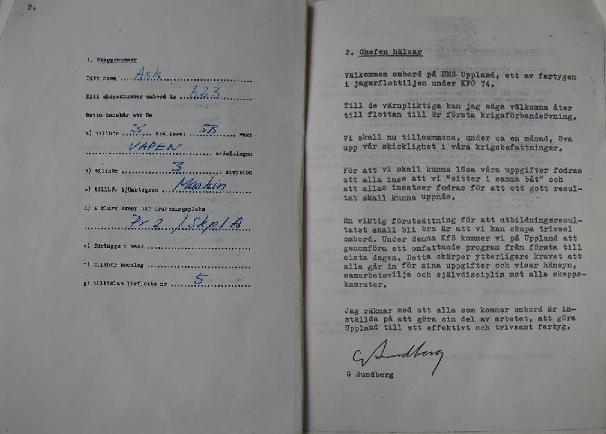

1. Mitt skeppsnummer
2. Chefen hälsar

Sidan 2 + 3 60%.JPG (46.83 KiB) Visad 4284 gånger

Fortsättning kommer med fler inlägg.

[SEVET]

Kommer lite fler sidor från foldern. Sidorna blir bäst fotograferade, men kanske svåra att läsa. Foldern har 2 olika maskinskrivna typsnitt.

Sidan 4 och 5 upptar orientering om KFÖ/74.

Sidan 4 + 5 40%.JPG (43.87 KiB) Visad 4254 gånger

Allmänn beskrivning om fartyget. Notera att man här lagt till Uppland.

Sidan 6 + 7 40%.JPG (68.81 KiB) Visad 4254 gånger

Mittuppslaget. Principskiss över HMS UPPLAND.
Mäss B (Bertil) var eldarmässen.

Sidan 8 + 9 60%.JPG (55.36 KiB) Visad 4254 gånger

Om något är svårläst så hör gärna av er, så kan jag förstora texten.

[SEVET]

Fartygstjänstens organisation och persedelstuvningsplaner.

Översikt av organisationen ombord.

Sidan 10 60%.JPG (48.03 KiB) Visad 4253 gånger

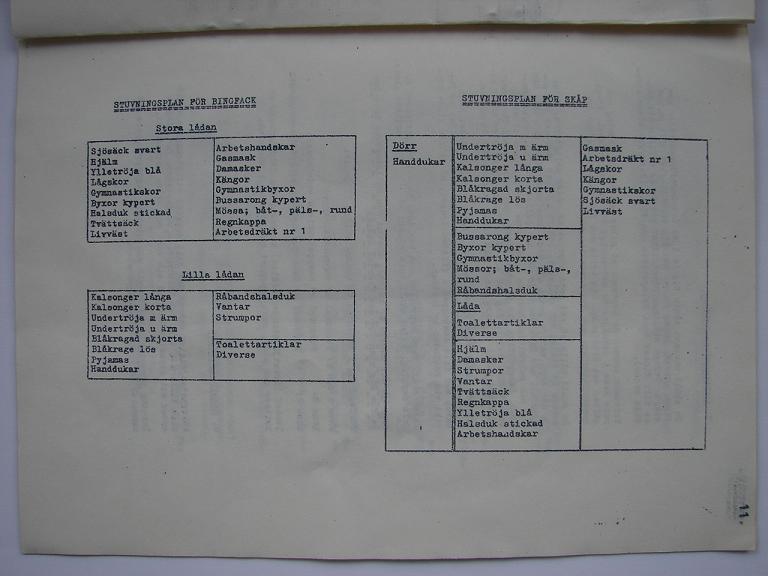

Stuvningsplaner för bingfack och skåp.
Här skulle de va ordning o reda.

Sidan 11 60%.JPG (58.37 KiB) Visad 4253 gånger

[SEVET]

Måste tyvärr sätta in de sista sidorna var för sig. Sammansatta och förminskade ger dålig läsbarhet.

Ordningsföreskrifter och Säkerhetstjänst.

Sidan 12 60%.JPG (88.07 KiB) Visad 4249 gånger

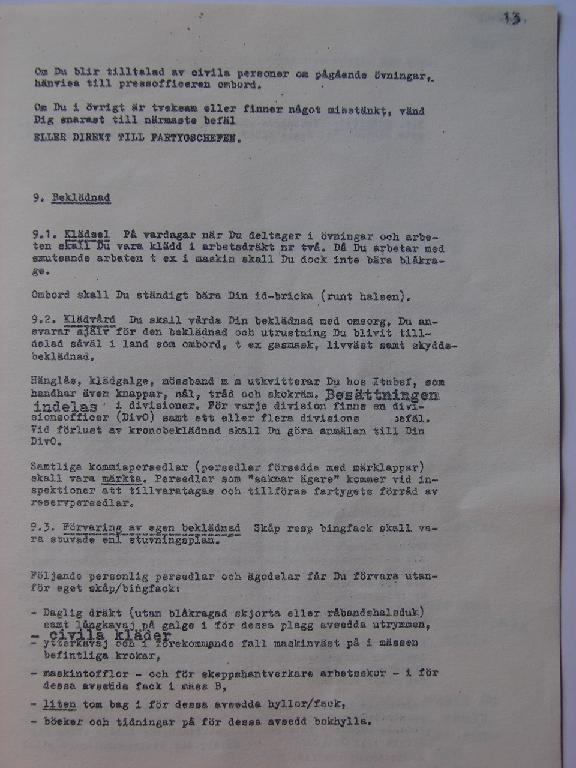

Beklädnad.

Sidan 13 60%.JPG (80.48 KiB) Visad 4249 gånger

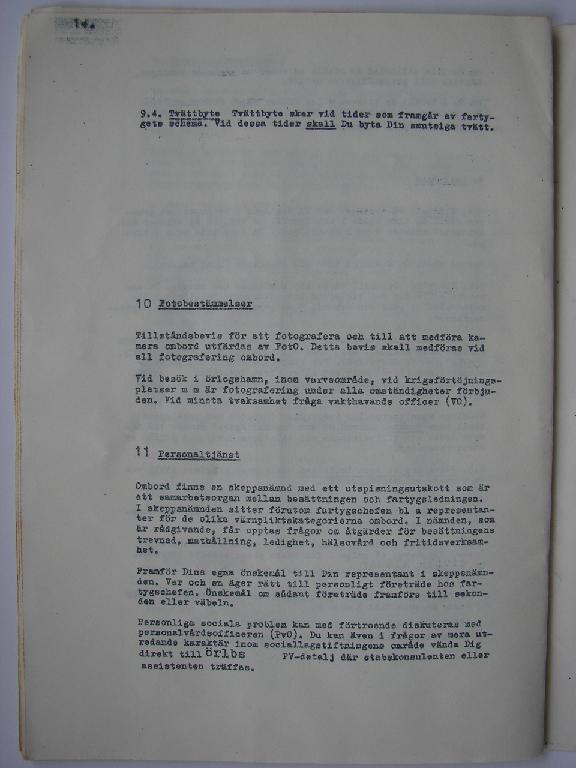

Fotobestämmelser och Personaltjänst.

Sidan 14 60%.JPG (59.35 KiB) Visad 4249 gånger

[SEVET]

Sista sidorna.

Ledighet???

Sidan 15 60%.JPG (77.45 KiB) Visad 4249 gånger

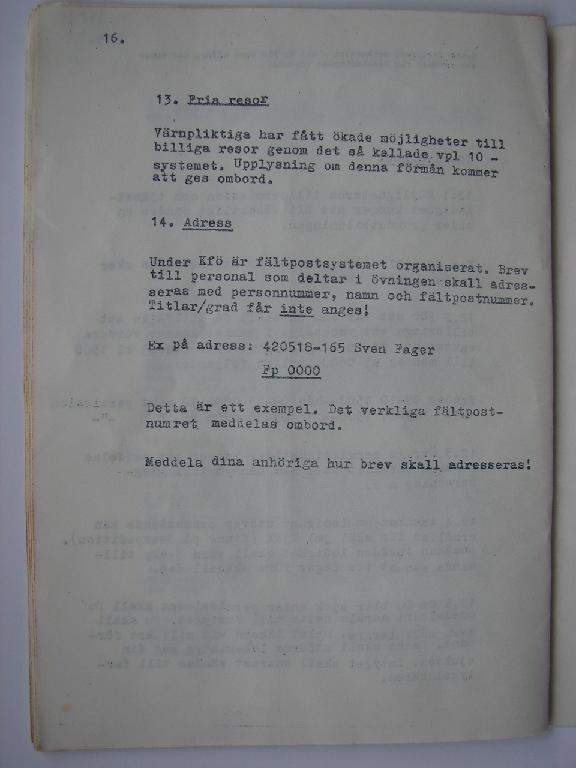

Resor och adressanvisningar.

Sidan 16 60%.JPG (48.79 KiB) Visad 4249 gånger

[SEVET]

Jagaren UPPLANDs vapen.


För framdrivning av fartyget, användes på de 2 ÖLAND-jagarna 2 st kryssarpannor och 2 st de Laval ångturbiner.
Varje turbin bestod av 1 högtrycksturbin och 1 lågtrycksturbin med backturbin.

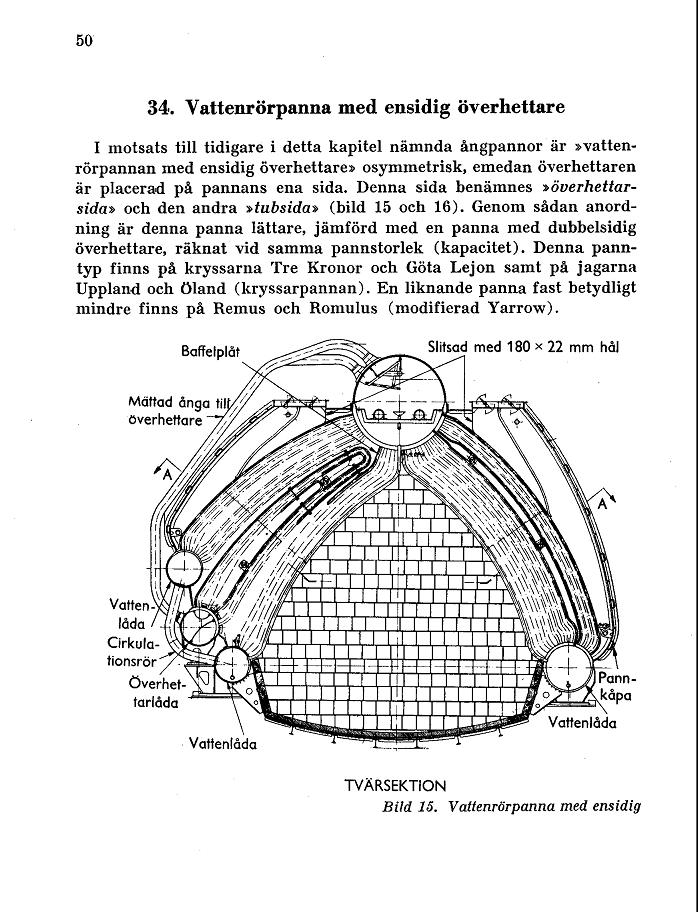

Kryssarpannan som användes på de 2 Kryssarna. Där hade man 4 st varav nr 1 o 4 (ovan) var lika
samt 2 o 3 var spegelvända. De som användes på ÖLANDklassen var av den
spegelvända typen.

Kryssarpanna Bild 1 40%.JPG (136.94 KiB) Visad 4226 gånger

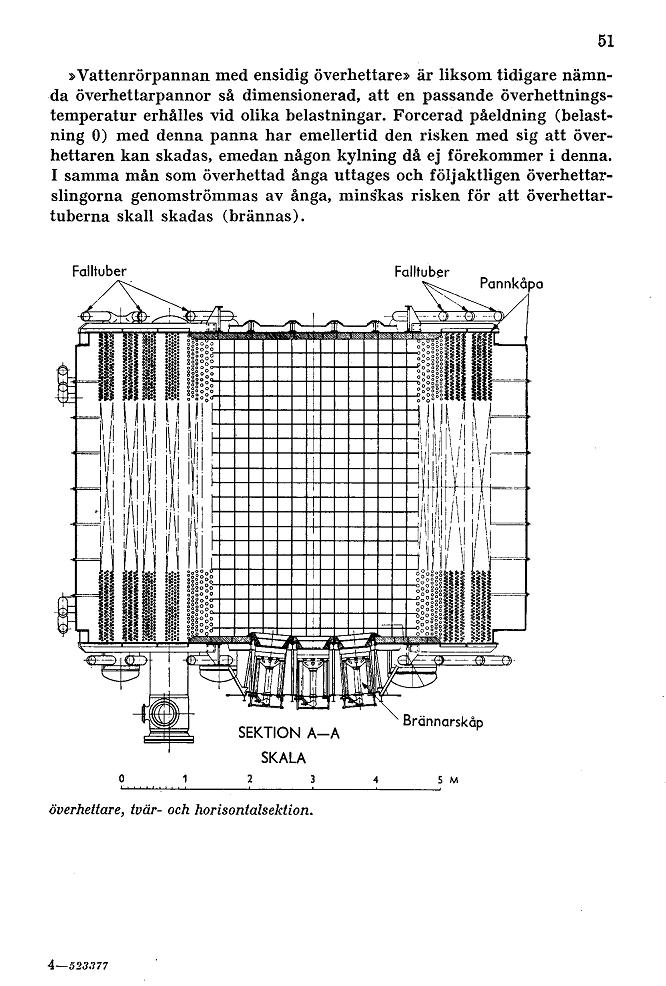

ÖLANDklassens pannor var en spegelvändning av ovan bild. Alltså hade man överhettaren på högra sidan.

Kryssarpanna Bild 2 40%.JPG (126.18 KiB) Visad 4226 gånger

[SEVET]

Huvudångpanna som användes på ÖLANDJAGARNA.

Lite Data:

Benämning på panntyp (Användes i första hand):
Vattenrörpanna med ensidig överhettare

Alternativ benämning på panntyp: Kryssarpanna eller Yarrow-Ansaldo, 2 stycken
Tillverkare: ................ ÖVK, Motala V
Tillverkningsår: ........... 1946-47
Arbetstryck atö: ........... 32
Ångtemperatur grad C: ... 375
Eldyta:
Ångbildningsyta kvm: .... 1396
Överhett. yta kvm ....... 304
Bränsle: ................... Olja
Fartyg: .................... Uppland, Öland

Sidovy av pannan. OBS. Jagarpannorna var spegelvända.

Kryssarpanna Bild 3 40%.JPG (60.29 KiB) Visad 4221 gånger

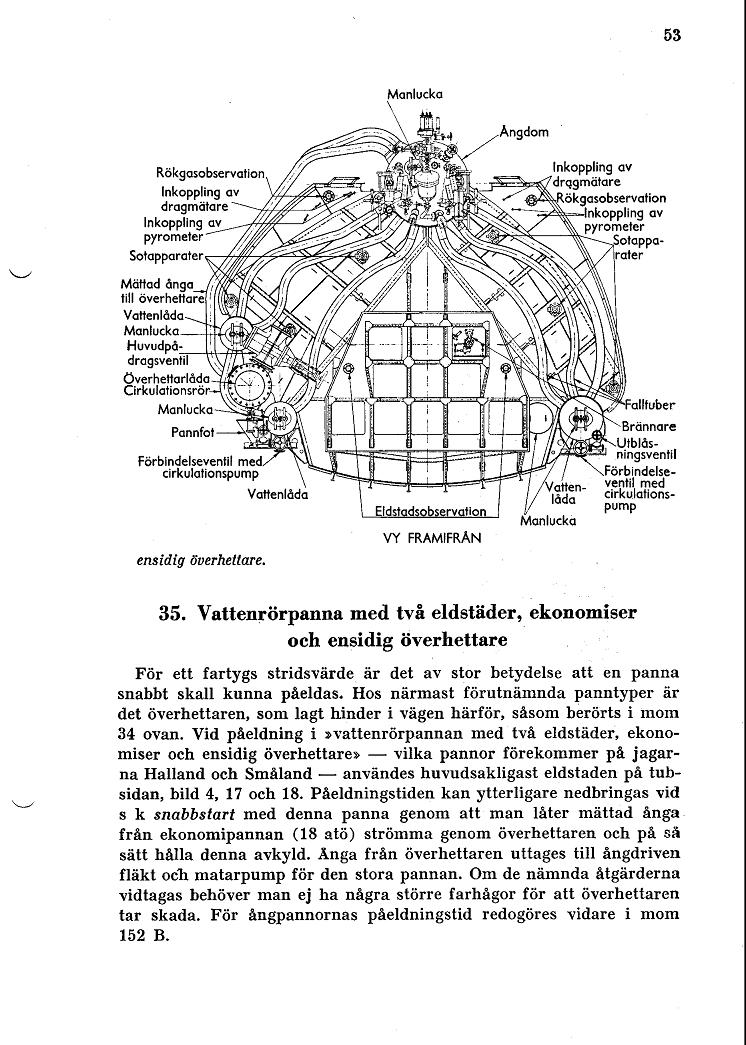

Frontvy av kryssarpannan. Jagarna hade spegelvända pannor.

Kryssarpanna Bild 4 40%.JPG (164.83 KiB) Visad 4221 gånger

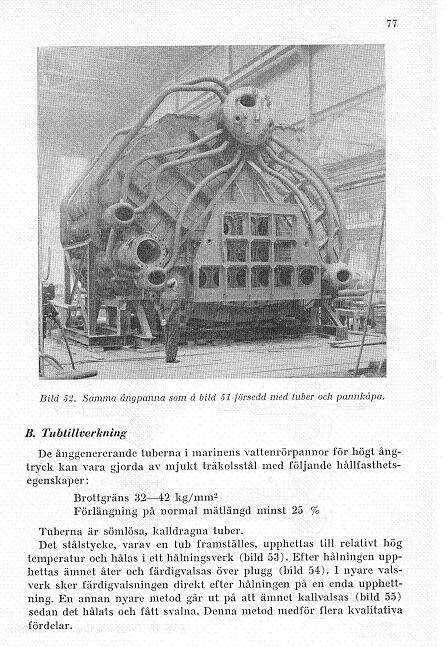

Kryssarpannans storlek. Jämför med mannen på bild.

Kryssarpanna Bild 5 40%.JPG (79.68 KiB) Visad 4221 gånger

[Osprey]

Tack för underbara bilder!!

En liten fråga angående vad som är den korrekta benämningen infinner sig, de benämningar som finns här eller i andra skrifter om nämnda fartygstyp är:

• HMS Uppland
• HMS Jagaren Uppland
• HM Jagare Uppland

Bland de benämningar som används, så har jag nog sett marinen använda sig av i stort sett allihop, men vilken av dem är egentligen att betrakta som den mest korrekta?

[SEVET]

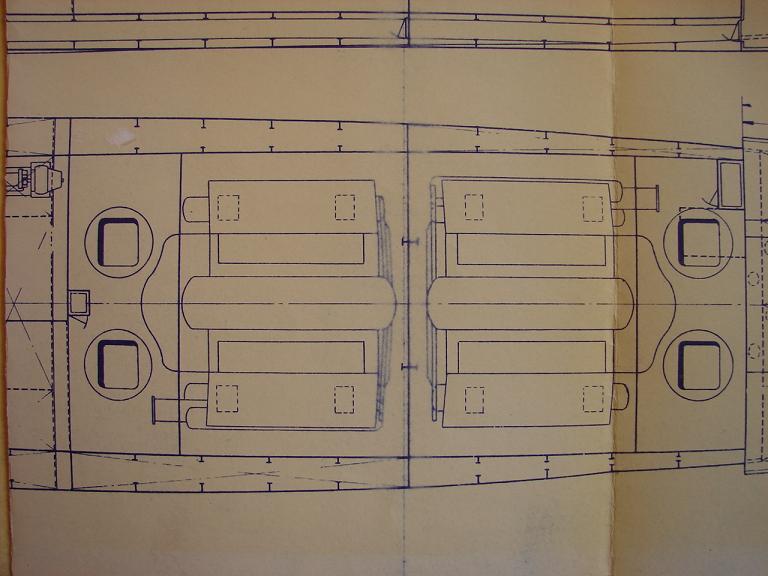

Placering och orientering av pannorna på ÖLAND klass jagare.
Pannorna placerades med baksidorna mot varandra. Detta innebar att då hastigheten ökade eller minskade
så rusade vattnet i ångdomen och gjorde felvisning i glasrörställen. Med tiden lärde man sig att hantera
matarvattenventilens påsläpp, så att när vattennivån stabiliserat sig i ångdomen skulle nivån vara rätt.
För häftig matarvattentillförsel gjorde att pannan kyldes ner och trycket sjönk.

Panna 1 längst till höger, mot fören.
Foto av ritning gjord på Kockums Mekaniska Verkstad i Malmö.
Förmodligen en av de första ritningarna på ÖLAND klassens jagare.
De fyrkantiga figurerna symboliserar luftintag till blästerluftens fläktar.

Placering kryssarpannor 60%.JPG (67.59 KiB) Visad 4216 gånger

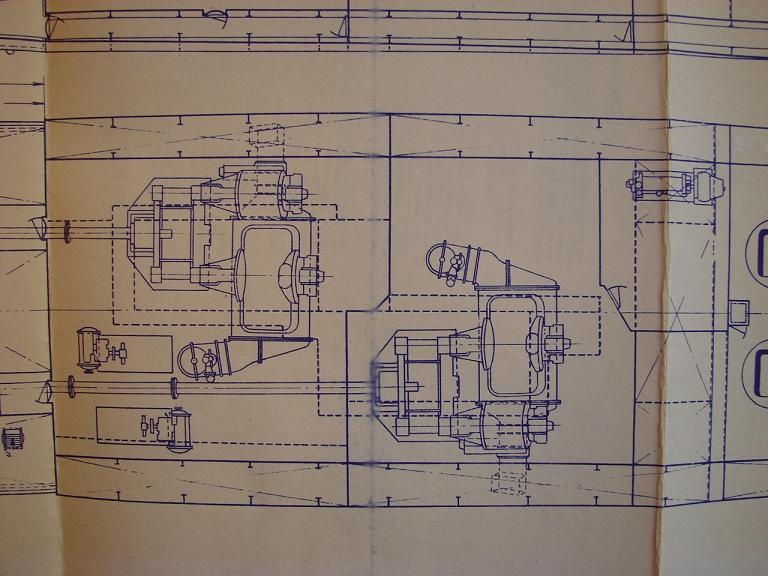

Placering och orientering av turbinerna på ÖLAND klass jagare.

Styrbords turbin (förliga) längst till höger, mot fören av fartyget.
I aktra turbinrum finns även 2 st turbindrivna elverk.

Turbinernas placering 60%.JPG (82.42 KiB) Visad 4216 gånger

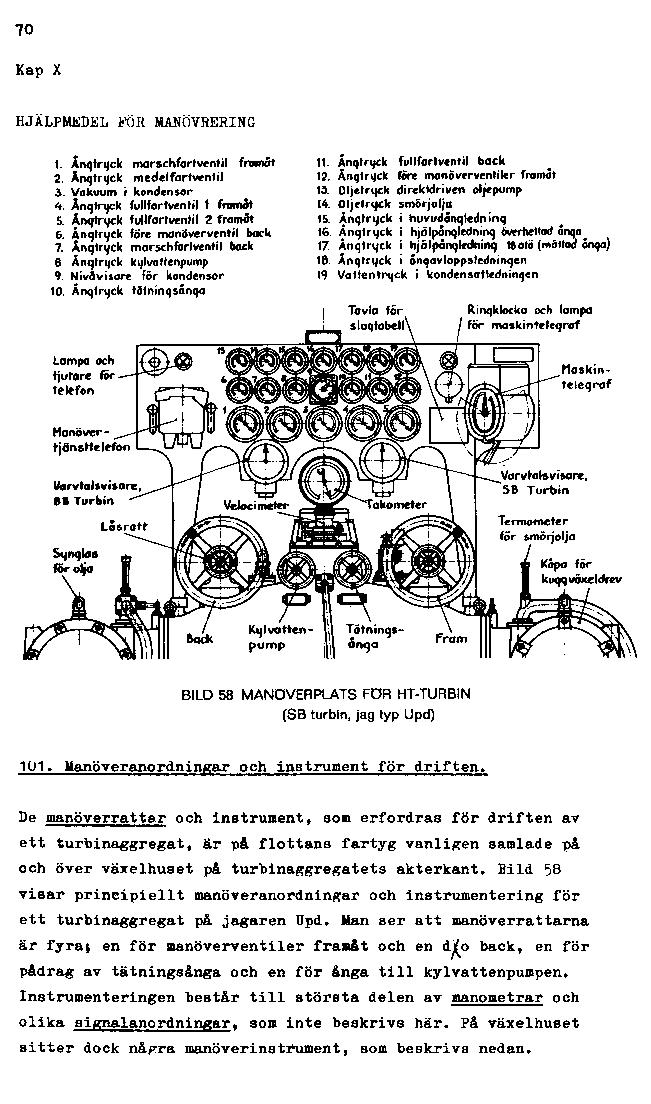

Vy från manöverplatsen SB turbin.

Turbinmanövrering 50%.JPG (173.8 KiB) Visad 4216 gånger

[J.K Nilsson]

Oj sådan bra tråd, tack SEVET.

J.K Nilsson
